Formeln zum Platzieren Invisible
Schließblech C - Catapult+

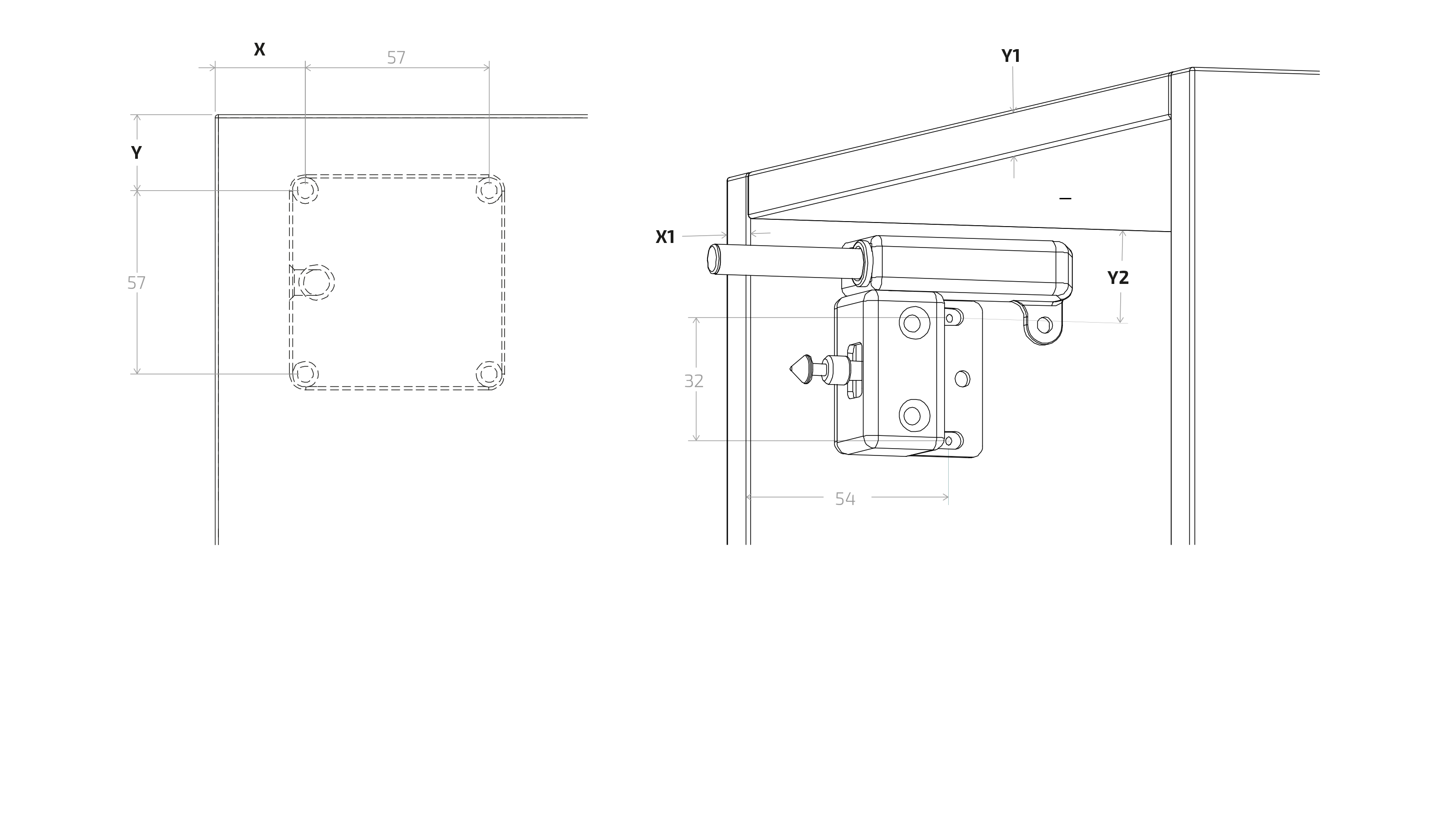

Aufliegende Türen
Diese Formel basiert auf Aufbewahrungslösungen mit aufliegenden Türen. Beachten Sie eventuelles Spiel für eine möglichst korrekte Platzierung. Die Platzierung des Schließblechs in der Tiefe beträgt 54 mm abzüglich dem eventuellen Spiel.
Ermitteln Sie zuerst die festen Maße X1= Plattenstärke Wand und Y1= Plattenstärke Decke.
X = X1 + 12 = .......
Y ≥ Y1 + 6 = .......
Y2 = Y - Y1 + 6 = .......
Beispiel: X1 = 16 mm och Y1 = 12 mm
Flexlock-Platzierung
X = 16 (=X1) + 12 = 28 mm
Y = 12 (=Y1) + 6 = 18 mm
Schließblech-Platzierung
Tiefe = 54 mm - evtl. Spiel
Y2 = 18 (=Y) – 12 (=Y1) + 6 = 12 mm
Schließblech C - Catapult+

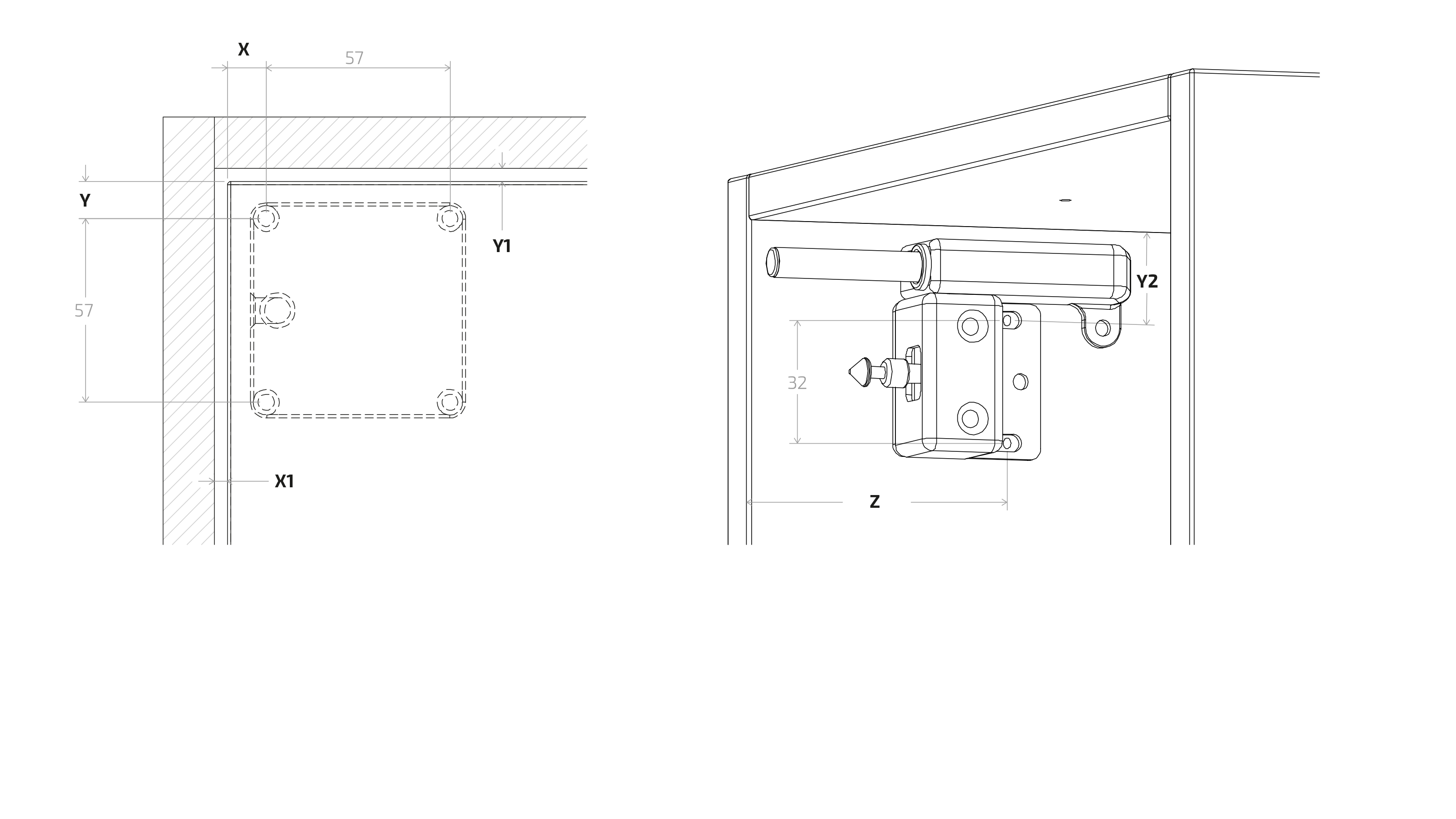

Bündige Türen
Diese Formel basiert auf Aufbewahrungslösungen mit bündigen Türen. Beachten Sie eventuelles Spiel für eine möglichst korrekte Platzierung.
Ermitteln Sie zunächst folgende Maße:
X1 und Y1 = Spiel in seitlicher Richtung bzw. in der Höhe.
Z1 = Plattenstärke Tür.
Y = Wählen Sie die Platzierung von Flexlock in der Höhe selbst (muss mehr als 5 mm sein).
X = 12 - X1 = .......
Y > 5 = .......
Y2 = Y + Y1 + 6 = .......
Z = Z1 +54 = ......
Beispiel: X1 = 1 mm. Y1 = 1 mm. Y = 10 mm. Z1 = 16 mm
Flexlock-Platzierung
Y = 10 mm
X = 12 – 1 (=X1) = 11 mm
Schließblech-Platzierung
Y2 = 10 (=Y) + 1 (=Y1) + 12,5 = 17 mm
Z = 16 (=Z1) + 54 = 49 mm
